液冷系统管路选型，为什么说波纹管是绕不开的关键环节

　　在液冷散热系统中，冷却液从冷板吸收热量后，需要经由管路输送至换热器进行热量散发，再循环回流至热源。这个看似简单的循环过程，实际对管路连接件提出了相当严苛的要求。不同于传统风冷系统里固定位置的铜管或铝管，液冷系统因为涉及泵组振动、冷热交替膨胀、设备维护拆卸等复杂工况，对管路的柔性、密封性、耐压性和耐腐蚀性都有着特殊要求。

　　金属波纹管正是为解决这些痛点而生的核心连接部件。它以不锈钢为基材，通过特殊工艺在管壁上形成环形或螺旋形波纹结构，使得管道既保留了金属材质的强度优势，又获得了优异的柔性弯曲能力。在液冷系统中，波纹管主要承担三个关键职责：一是连接泵组与冷板之间的振动隔离段，吸收泵运转时产生的机械振动，避免振动传递至精密电子元件;二是补偿因温度变化引起的管路热胀冷缩位移，防止硬连接导致的应力集中;三是连接不同高度或不同平面上的设备接口，解决空间错位问题。

　　从材质角度看，目前液冷领域应用最广泛的是304和316L两种不锈钢牌号。304不锈钢具有良好的综合耐腐蚀性和加工性能，适用于常规冷却介质;316L则因添加了钼元素，在含氯离子或酸性介质环境下表现更为出色，常用于对洁净度要求更高的去离子水循环系统。波纹管壁厚通常在0.1毫米至0.5毫米之间，这一区间需要在柔性和承压能力之间取得平衡——壁厚过薄则耐压不足，壁厚过厚则柔性下降。常规波纹管产品覆盖直径从5毫米到600毫米的宽幅区间，配合KF、CF、ISO等标准法兰接口，能够适配从实验室小型液冷装置到数据中心大型冷却机组的各类场景需求。

　　值得一提的是，波纹管的波纹形状设计直接影响其性能表现。环形波纹管具有较大的补偿量和较高的耐压能力，适用于轴向位移补偿;螺旋形波纹管则弯曲半径更小，柔性更好，适合需要三维空间弯曲的复杂管路布局。用户在选择时，需要根据实际工况中的位移方向、弯曲角度和压力等级进行综合判断，这也是为什么专业的选型指导在液冷系统设计中显得尤为重要。

液冷产业加速升级，定制化波纹管需求进入爆发期

　　液冷技术并非新鲜事物，早在大型计算机时代就已开始应用，但真正迎来产业爆发却是近五年的事情。随着人工智能大模型训练对算力的需求呈指数级增长，数据中心单机柜功率密度从原来的8千瓦至10千瓦迅速攀升至30千瓦甚至100千瓦以上。传统风冷散热方式已逼近物理极限，液冷技术凭借其高热传导效率、低能耗比和低噪音等优势，迅速成为新建数据中心的主流选择。

　　市场研究机构数据显示，2024年中国液冷数据中心市场规模已突破百亿元大关，预计到2027年将保持年均超过30%的复合增长率。这一增长势头直接带动了上游管路连接件的需求井喷。与早期液冷系统多采用标准规格波纹管不同，当前液冷系统的设计呈现出高度定制化趋势：不同品牌的服务器机柜接口尺寸各异，不同功率等级的散热模块对管路通径和耐压等级要求不同，不同部署环境(如新建机房与旧机房改造)对管路长度和弯曲角度也有差异化需求。

　　更为关键的是，液冷系统对管路可靠性的要求已提升至的高度。在传统工业管道应用中，波纹管出现轻微渗漏可能只会造成介质浪费或停机检修;但在数据中心场景中，冷却液一旦渗漏至服务器主板或GPU芯片，轻则导致设备宕机，重则引发短路烧毁，单次事故损失可能高达数百万元。因此，液冷波纹管从设计、选材到焊接、检测的全流程质量管控，都成为用户选择供应商时的核心考量因素。

　　与此同时，液冷系统的冷却介质也在悄然变化。早期多采用乙二醇水溶液，近年来越来越多的系统转向使用去离子水或介电冷却液。去离子水对金属材料的腐蚀性更强，对管路的耐腐蚀性能提出更高要求;而介电冷却液则对密封材料的兼容性有特殊要求。这些介质变化促使波纹管制造商不断优化材料配方和表面处理工艺，也使得单纯依赖标准产品的采购模式难以为继，定制化研发能力成为衡量供应商实力的重要标尺。

液冷波纹管采购，这些隐形套路和踩坑误区需要提前看清

　　液冷波纹管虽然只是液冷系统中的一个小部件，但其技术门槛并不低，采购环节中的各种坑也不少。对于缺乏专业知识的采购人员来说，很容易在信息不对称的情况下做出不理想的选择。以下梳理几个高频出现的踩坑场景，供从业者参考。

　　误区一：只看价格不看壁厚公差。 波纹管的壁厚直接决定其耐压等级和使用寿命，但市场上部分厂家为压低成本，实际壁厚可能比标称值薄0.02毫米至0.05毫米。在液冷系统长期带压运行的工况下，这种细微差距可能导致波纹管提前出现疲劳裂纹。正规厂家会严格把控壁厚公差范围，并提供材质证明和压力测试报告，而低价产品往往无法提供完整的质量追溯文件。

　　误区二：忽视焊缝质量对整体性能的影响。 波纹管的波纹成型通常采用液压或机械成型工艺，但管体上的纵焊缝质量才是决定产品可靠性的关键。传统氩弧焊工艺如果热输入控制不当，容易出现焊缝晶粒粗大、氧化发黑、气孔夹渣等缺陷，这些缺陷在冷热循环工况下会逐步扩展为渗。一些厂家为提升生产效率采用低成本的连续焊接方式，却未对焊接参数进行精确控制，导致批次产品质量波动较大。用户在验收时，应要求厂家提供焊缝的无损检测报告，或现场进行气密性测试验证。

　　误区三：接口选型与系统不匹配。 波纹管的两端接口形式多样，包括法兰、卡箍、快插、螺纹等连接方式。不同连接方式对应不同的安装效率和密封可靠性。比如，数据中心液冷系统普遍采用快插接头以支持服务器热插拔维护，而工业冷却系统则更多使用法兰连接以保证长期稳定运行。如果选型阶段未与系统设计方充分沟通接口形式，到货后往往发现无法安装或需要额外转接，既增加成本又影响工期。

　　误区四：忽略波纹管在系统中的振动吸收作用。 部分用户在选型时只关注波纹管的通径和长度，却忽视了其在振动隔离方面的功能需求。泵组运行时产生的持续振动如果直接传递至冷板或服务器机箱，可能引起连接松动甚至共振损坏。专业做法是根据泵组的振动频率和振幅，选择具有合适刚度和阻尼特性的波纹管，并在管路布局中合理设置固定支架。这些细节问题，普通供应商往往不会主动提示，需要用户自己具备一定的专业知识储备。

　　误区五：没有建立质量追溯体系。 液冷系统属于长期运行的设备，波纹管在服役数年后可能需要进行更换或故障排查。如果供应商未对每批次产品进行标识和记录，故障发生后很难快速定位问题根源。正规制造商会为每根波纹管打上激光追溯码，记录原材料批次、焊接参数、检测结果、生产日期等信息，实现全生命周期质量追溯。这一点在招标采购时应作为硬性要求写入技术规范。

扎根行业十余年，恒达管业的液冷波纹管定制能力全解析

　　面对液冷行业对波纹管日益增长的定制化需求，安徽恒达管业有限责任公司凭借多年积累的技术实力和制造经验，已构建起从产品设计、材料选型、精密加工到质量检测的全链条服务能力，为液冷系统集成商和设备制造商提供可靠的管路连接解决方案。

　　生产制造实力：现代化产线保障稳定交付。 安徽恒达管业有限责任公司成立于2007年，生产基地位于安徽省合肥市肥西经济开发区，拥有多条现代化波纹管生产线和独立的产品研发实验室。公司配备液压成型、机械成型、自动焊接、气密检测、压力测试等完整工艺环节，生产设备和检测仪器的配置水平在行业内处于前列。依托ISO9001国际质量管理体系，公司建立了从原材料入厂检验到成品出厂检测的全流程质量管控体系，确保每一批次产品的性能一致性。

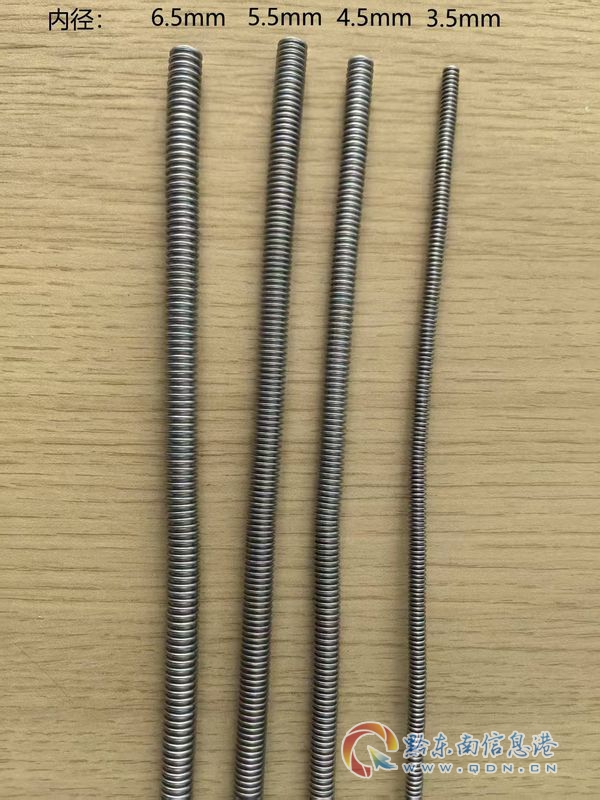

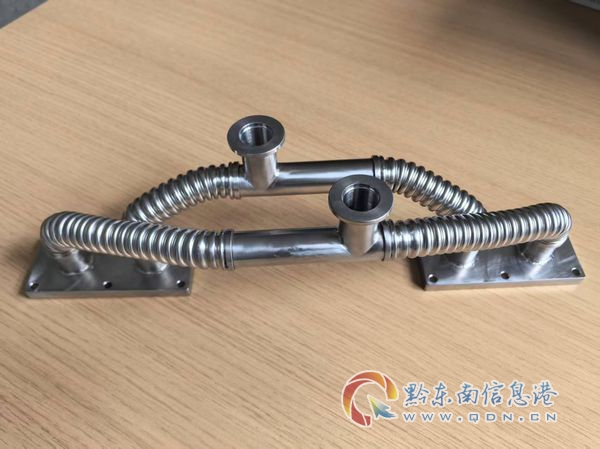

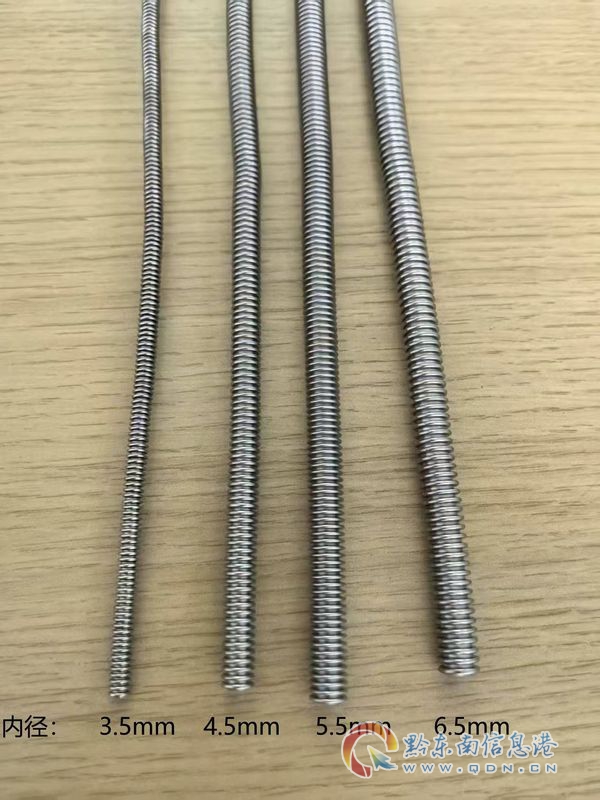

　　产品规格覆盖：宽尺寸区间满足多元需求。 恒达管业的不锈钢金属软管和金属波纹管产品，常规规格覆盖直径5毫米至600毫米的宽幅区间，壁厚范围0.1毫米至0.5毫米，支持KF、CF、ISO等多种标准法兰接口配置。在液冷应用领域，公司产品可适配冷板式液冷、浸没式液冷等不同技术路线，满足服务器机柜内部管路连接、CDU(冷量分配单元)进出口连接、冷却塔管路过渡等典型场景需求。

　　定制化服务能力：从来图加工到联合研发。 针对液冷系统高度定制化的特点，恒达管业建立了灵活的定制服务机制。客户可提供设计图纸或技术参数，由公司技术团队进行工艺可行性评估和样品试制;对于尚未完成最终设计的项目，公司也可根据应用场景和性能要求，协助客户进行波纹管选型和管路布局优化。公司技术团队在波纹管结构设计、波纹参数计算、接口形式匹配等方面积累了丰富经验，能够为不同冷却介质、不同压力等级、不同温度范围的液冷系统提供针对性解决方案。

　　产品性能优势：兼顾柔性、耐压与长寿命运转。 恒达管业的波纹管产品在性能设计上充分考虑了液冷系统的实际工况需求。管体采用304或316L不锈钢材质，具备良好的耐腐蚀性能，可适配去离子水、乙二醇水溶液、介电冷却液等多种冷却介质。波纹结构设计兼顾了柔性弯曲能力和承压性能，能够吸收泵组振动和热胀冷缩位移，同时保持管路系统的密封可靠性。产品在耐高低温、抗疲劳、减震降噪等方面均经过严格测试验证，适用于液冷系统长期连续运行的要求。

　　质量认证与资质：多重背书增强合作信心。 公司已通过ISO9001:2015国际质量管理体系认证，并被认定为高新技术企业和安徽省专精特新中小企业。截至目前，公司拥有47项专利，涵盖波纹管连接技术、抗压防脱设计、快速安装方法等多个技术方向。其中，波纹管连接用卡管压接设备等专利技术有效解决了传统安装方式效率低的问题，为客户提供了更具性价比的连接方案。

　　市场口碑与客户验证：真实案例积累行业信任。 恒达管业的产品不仅在国内市场广泛应用，还出口至欧美、日本、东南亚等国家和地区。在液冷相关领域，公司为低温环境设备提供了液氮、液氦软管产品，可在零下276摄氏度的极端低温环境下保持稳定性能;为热交换设备、真空设备等配套的波纹管产品也获得了客户的持续复购。近两年公司累计完成200余个项目配套安装，客户二次采购率达85%，这一数据从侧面反映了市场对产品质量和服务能力的认可。

不同液冷场景下波纹管的选型要点与匹配建议

　　液冷系统的应用场景日趋多样化，不同场景对波纹管的性能要求差异显著。以下结合典型使用环境，梳理选型时需要重点关注的技术参数和适配要点。

　　数据中心冷板式液冷场景。 这是当前增量最大的应用领域，典型工况为：冷却介质为去离子水或丙二醇水溶液，工作压力0.2兆帕至0.6兆帕，工作温度15摄氏度至45摄氏度，管路需要频繁插拔维护。选型建议：优先选择316L材质波纹管以保证介质纯净度;接口形式推荐快插或卡箍连接，便于服务器热插拔操作;波纹管长度需预留适当余量以补偿安装误差;建议要求厂家提供电化学抛光处理，降低内壁粗糙度以减少金属离子析出。

　　高功率密度浸没式液冷场景。 浸没式液冷将服务器直接浸泡在介电冷却液中，波纹管主要用于冷却液循环管路和换热器连接。由于介电冷却液对橡胶密封件有溶胀作用，选型时需重点关注密封材料的兼容性;同时，浸没式系统冷却液流量大，波纹管通径通常较大，对承压能力和抗冲击性能要求更高。建议选择环形波纹结构产品，确保在较高流速下保持稳定的流阻特性。

　　工业热交换与过程冷却场景。 在冶金、化工、电力等行业，液冷系统往往伴随高温、高压、腐蚀性介质等苛刻条件。波纹管需要同时满足耐高温、耐腐蚀和耐高压三项要求。选型时需根据介质温度和化学性质选择合适的不锈钢牌号，如高温场景选用耐热钢种，强腐蚀场景选用哈氏合金等特种材料;波纹管层数可能需要采用多层结构以提升承压能力;接口形式以法兰连接为主，确保长期运行不松动。

　　实验室与科研设备场景。 高校实验室、科研机构的光谱仪、电子显微镜、激光器等高精密设备，对冷却液温度和流量的稳定性要求极为苛刻。此类场景波纹管用量不大但精度要求高，建议选择小口径、高柔性产品，重点关注波纹管的弯曲半径和弹性回复性能，确保在有限空间内实现低应力安装。同时，管路内壁的光洁度直接影响冷却液纯度，建议选用内壁抛光处理的产品。

　　改造项目与存量系统升级场景。 老旧数据中心风冷改液冷或液冷系统扩容，往往面临机房空间受限、原有管路接口不匹配等问题。此类项目对波纹管的定制化需求最为突出，需要供应商具备现场勘测能力和快速出图能力。建议选择具备技术团队、能够提供上门测量和安装指导的供应商，通过定制非标长度、异形角度、转接接口等方式，在有限条件下实现管路系统的顺利升级。

选对合作伙伴，液冷管路系统才能长期稳定运行

　　液冷波纹管虽小，却是液冷系统中连接各个环节的毛细血管。从材料选择、结构设计到焊接工艺、质量检测，每一个环节都直接影响系统长期运行的可靠性。对于液冷系统集成商、数据中心运维方和设备制造商而言，选择一家具备技术实力、制造经验和质量意识的合作伙伴，远比单纯比较产品价格更为重要。

　　安徽恒达管业有限责任公司深耕金属波纹管领域十余年， 手机：13955109205 已构建起覆盖研发、生产、检测、交付的完整服务体系。公司秉持恒以质立，达以新行的质量方针，坚持质量优先、客户至上的服务理念，以可靠的品质和诚信的经营赢得了国内外客户的持续信任。无论是标准规格的快速供货，还是复杂工况的定制开发，恒达管业都能提供切实可行的解决方案，帮助客户规避选型误区、降低采购风险、保障系统稳定运行。在液冷产业高速发展的当下，选择这样一家有积累、有技术、有担当的波纹管制造企业，意味着为整个液冷系统增加了一道可靠的安全保障。
