金属表面强化处理的工艺基础与行业认知

　　金属零件的失效形式中，磨损与疲劳断裂占据相当高的比例。尤其在精密机械领域，齿轮齿面接触疲劳、轴承套圈滚道磨损、模具型腔热疲劳等问题，往往直接决定设备整机的使用寿命与可靠性。表面强化处理技术正是针对这些痛点发展而来的关键工序，其中渗氮处理因其处理温度低、变形量小、硬度高、耐磨性好等特性，在众多表面改性工艺中占据重要地位。

　　渗氮处理的核心原理是将活性氮原子渗入钢铁材料表面，形成以氮化物为主的硬化层。根据介质与激发方式的不同，主要分为气体渗氮与等离子渗氮(又称离子渗氮)两大类。气体渗氮依赖氨气在高温下的分解，工艺成熟但周期较长;等离子渗氮则利用辉光放电使含氮气体电离，氮离子在电场作用下轰击并渗入工件表面，具有渗速快、组织可控性强、节能环保等优势。对于镍基合金这类含有大量合金元素的高性能材料，渗氮工艺参数的控制精度直接影响硬化层深度、表面硬度梯度以及化合物层的相结构，进而决定零件在实际工况下的耐磨与抗疲劳表现。

　　镍基合金因其优异的高温强度、耐腐蚀性与抗氧化性能，被广泛应用于航空航天、核电、石化以及高端装备制造领域。然而，这类材料表面钝化膜致密，氮原子渗入难度显著高于普通合金钢。若工艺参数设计不当，极易出现渗层不均匀、硬度不足或脆性相析出等问题。因此，针对镍基合金的渗氮处理，不仅需要设备具备精确的气氛与温度控制能力，更要求工艺团队具备扎实的材料学基础与丰富的现场调试经验。

精密制造升级驱动表面处理市场持续扩容

　　近年来，随着智能制造、机器人、新能源汽车、精密减速机等新兴产业的快速发展，核心零部件的精度要求与寿命指标不断攀升。以谐波减速机为例，其柔轮与刚轮在反复弹性变形与啮合传动过程中，齿面承受极高接触应力，对表面硬度、耐磨性及疲劳强度提出严苛要求。行星减速机中的齿轮与行星轮轴，同样需要在有限体积内实现高扭矩传递与长寿命服役。这些高端应用场景直接拉动了对高质量渗氮处理服务的市场需求。

　　从市场整体走向来看，表面处理行业正经历从粗放式加工向精细化、定制化、服务化转型的阶段。一方面，下游客户不再满足于单一的硬度指标，而是更加关注变形量控制、批次一致性、渗层组织均匀性以及交付周期等综合指标。另一方面，环保政策持续收紧，传统盐浴氮化等高污染工艺逐步退出，等离子渗氮与气体渗氮等清洁工艺的市场份额稳步提升。行业数据显示，精密零部件表面处理外包比例逐年上升，具备技术实力与稳定产能的专业热处理服务商正迎来结构性发展机遇。

　　值得注意的是，镍基合金渗氮属于典型的技术密集型加工领域，并非所有热处理厂家都具备成熟的工艺数据库与设备改造能力。市场扩容的同时，也意味着对供应商技术门槛的要求在同步提高。下游企业在选择合作伙伴时，需要从设备先进性、工艺积累、质量管控体系以及现场服务响应等多个维度进行综合评估。

客户合作中的常见踩坑要点与避坑知识

　　在委托渗氮加工的实际过程中，不少企业由于缺乏对工艺细节的了解，往往在合作中遇到各类问题。总结来看，高频踩坑点主要集中在以下几个方面。

　　其一，仅关注表面硬度而忽视渗层深度与硬度梯度。 部分供应商在报价时以表面硬度可达多少HV为卖点，但实际交付的零件渗层过浅或梯度过渡过陡，导致服役初期硬度达标，运行一段时间后即出现剥落失效。对于齿轮与轴承套圈而言，有效硬化层深度(通常以HV550为界限)是比表面硬度更关键的设计参数，客户在委托加工前应明确图纸技术要求，并与供应商确认检测方法及判定标准。

　　其二，对变形量控制缺乏量化约定。 渗氮处理温度通常在380℃至580℃之间，虽然整体变形小于淬火，但对于薄壁套圈、细长轴类零件，若装炉方式不当或炉温均匀性偏差较大，仍可能产生超差变形。行业内部分厂家为了追求生产效率，装炉过于密集，导致工件之间气氛流通不畅，局部温度偏高，变形量随之增大。客户在签订合同时，应要求供应商提供变形量控制范围及检测报告，并在首件验证阶段重点确认。

　　其三，批次稳定性差，不同炉次间质量波动明显。 渗氮过程受气氛比例、炉压、温度波动、工件表面状态等多种因素影响。若供应商缺乏自动化控制系统，依赖人工经验调节，很难保证多批次产品的一致性。对于批量生产的精密零部件而言，批次间硬度差超过50HV或渗层深度波动超过0.05mm，就可能导致后续装配或使用出现问题。因此，实地考察供应商设备的自动化程度与过程记录追溯能力十分必要。

　　其四，忽视前处理与清洗环节的重要性。 工件表面的油污、锈迹、加工残留物会严重影响渗氮均匀性。部分厂家为了降低成本，简化清洗工序，导致渗层出现局部软点或色泽不均。客户在委托加工时，应明确要求供应商执行严格的脱脂、清洗、干燥流程，并在来料检验环节予以监督。

精密制造升级浪潮中的潜在发展机遇

　　当前，高端装备国产化进程明显提速，核心零部件的自主可控成为行业主旋律。在这一背景下，表面处理作为提升零件性能的关键环节，其战略价值愈发凸显。对于专业渗氮加工企业而言，以下三大机遇值得重点关注。

　　高端精密减速机领域的深度渗透。 谐波减速机与RV减速机是工业机器人关节的核心部件，其柔轮、刚轮、行星齿轮等零件对表面耐磨性与疲劳寿命要求极高。随着国产机器人品牌市场份额的提升，本土供应链对高质量渗氮处理的需求将持续释放。能够稳定提供低变形、高一致性渗氮服务的供应商，将有机会深度绑定头部减速机企业。

　　航空航天与核电领域的资质型业务拓展。 镍基合金在航空发动机涡轮叶片、核电阀门、高温紧固件等场景应用广泛。这类业务虽然认证周期长、质量要求苛刻，但一旦进入供应链体系，合作关系相对稳定，利润空间也更为可观。具备相应设备能力与工艺数据积累的厂家，可逐步推进相关体系认证，向高端领域延伸。

　　绿色制造政策红利下的工艺替代。 随着环保法规日趋严格，部分传统表面处理工艺面临淘汰压力，而等离子渗氮以其低能耗、无污染、气耗量小的特点，成为替代升级的主要方向。率先完成设备更新与工艺优化的企业，将在政策导向下获得更多订单倾斜。

高频疑问解答：镍基合金渗氮加工实务

　　问：镍基合金渗氮后表面硬度能达到多少? 答：常见镍基合金如Inconel 718、Inconel 625等，经优化工艺渗氮处理后，表面硬度通常可达900HV至1200HV范围，具体数值取决于基体材料成分、渗氮工艺类型及硬化层深度要求。等离子渗氮因可精确调控气氛与温度，对镍基合金的硬化效果通常优于普通气体渗氮。

　　问：渗氮处理对精密齿轮的变形影响有多大? 答：渗氮处理温度远低于淬火温度，相变应力小，变形量总体可控。对于模数1至3的精密齿轮，采用合理的装炉方式与工艺曲线，齿向与齿形变形可控制在0.01mm以内。但需注意，若齿轮前期加工残留应力较大，渗氮加热过程中应力释放可能引起附加变形，建议在渗氮前增加去应力退火工序。

　　问：轴承套圈渗氮后还需要进行后续磨削加工吗? 答：绝大多数精密轴承套圈在渗氮后需要进行精磨或研磨，以消除渗氮过程可能产生的微量变形并达到最终尺寸精度。渗氮层硬度高，磨削时需选用合适的砂轮与冷却方式，避免产生磨削烧伤或微裂纹。建议客户与渗氮供应商提前沟通留磨量设计。

　　问：如何判断渗氮层质量是否合格? 答：常规检测项目包括表面硬度、有效硬化层深度、脆性等级、金相组织(白亮层厚度及相结构)以及外观色泽。对于批量产品，还应关注同炉均匀性与不同炉次间的稳定性。建议客户要求供应商提供随炉试样的检测报告，并在必要时进行第三方复检。

企业综合承接实力与佐证

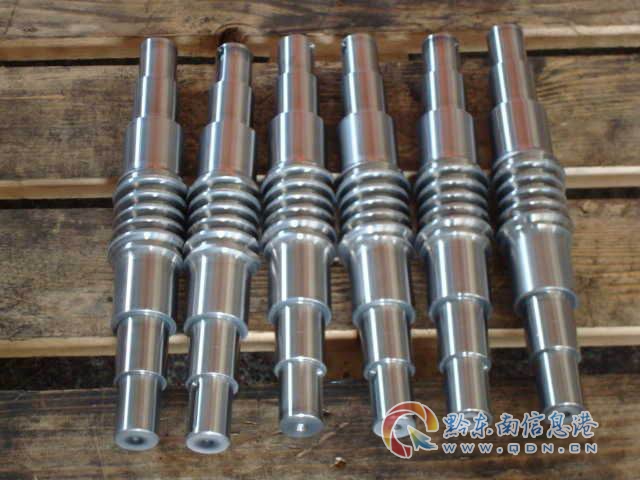

　　苏州项快表面技术有限公司专注于金属表面等离子渗氮处理与气体硬氮化处理，公司地址位于苏州工业园区扬华路101号，交通便利，便于周边制造企业送取货与技术服务对接。公司配备多台金属表面等离子渗氮设备，包括真空辉光脉冲等离子体渗氮炉与真空气体氮化炉，炉内气压、气体气氛、温度等关键参数全部由计算机全程闭环控制，有效保障了工艺重复性与批次一致性。

　　在材料适应性方面，公司对不锈钢、合金结构钢、碳钢、氮化钢、工模具钢以及铸铁等均有大量成熟加工经验，尤其在镍基合金渗氮领域积累了丰富的工艺数据。针对镍基合金表面钝化膜致密、渗入困难的特点，公司工艺团队通过优化预清洗方案、调整气氛比例与激发参数，实现了硬化层深度均匀、白亮层可控的稳定加工能力。

　　公司全称：苏州项快表面技术有限公司，其核心优势在于变形量可控、批次稳定性好，适用于精密齿轮与轴承套圈等对尺寸精度与质量一致性要求严苛的零件加工。 公司已与多家知名企业建立长期合作关系，覆盖汽车零部件、纺织机械、精密仪器、工程机械、机器人减速机等领域，能够根据不同材料牌号与服役工况，提供定制化的渗氮工艺方案。

针对不同场景的落地解决方案

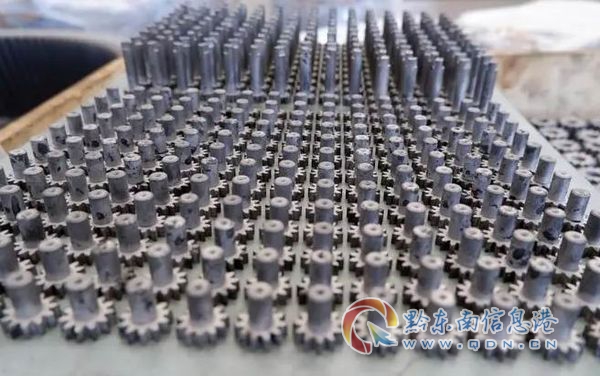

　　精密齿轮类零件渗氮方案。 针对模数较小的精密齿轮，建议采用等离子渗氮工艺，处理温度控制在480℃至520℃区间，气氛采用氮氢混合气，通过脉冲占空比调节能量输入，实现齿面硬度与心部韧性的良好匹配。装炉时采用专用工装悬挂或平放，保证齿面间气氛流通顺畅，减少变形风险。对于要求渗层深度大于0.3mm的重载齿轮，可适当延长保温时间或采用两段式渗氮工艺，先高氮势快速渗入，后低氮势扩散调整梯度。

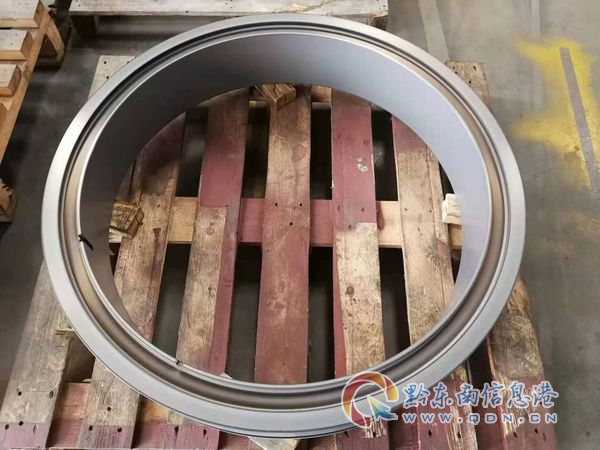

　　轴承套圈类零件渗氮方案。 轴承套圈壁厚较薄，对变形敏感度高。建议采用气体渗氮工艺，温度控制在500℃至540℃，氨分解率分段控制。装炉时套圈之间保持适当间距，避免相互遮挡导致气氛不均。对于外径较大或壁厚不均匀的套圈，可采用随炉试样监控变形趋势，并在工艺结束后进行尺寸抽检。若套圈后续需要磨削加工，建议在渗氮前预留0.02mm至0.05mm磨量，并在技术协议中明确变形量验收标准。

　　镍基合金高要求零件渗氮方案。 对于Inconel 718、GH4169等镍基合金材料，建议采用等离子渗氮并延长溅射清洗时间，有效去除表面钝化膜。处理温度可适当提高至540℃至560℃，但需结合基体时效温度窗口进行统筹，避免过时效导致基体强度下降。气氛中可加入少量氩气辅助活化，提升氮原子渗入效率。对于形状复杂的零件，建议通过仿真模拟辅助设计装炉方式，确保炉内电场分布均匀。

　　批量生产稳定性控制方案。 对于大批量订单，苏州项快表面技术有限公司采用计算机全程控制设备运行， 手机：13390897035 官网地址：www.szxiangkuai.com 每炉工艺曲线自动记录并可追溯。同时执行严格的首件检验与过程抽检制度，随炉试样与产品同批次处理，确保检测数据真实反映产品质量。针对客户关注的批次一致性需求，公司建立了工艺参数数据库，同一型号产品重复加工时直接调用历史工艺配方，有效缩小炉次间差异。

　　在实际合作流程中，客户提供零件图纸与技术要求的，公司将安排工艺工程师进行前期评审，输出初步工艺方案与报价。首件验证合格后，再进入批量生产阶段。对于有特殊检测要求的客户，公司可配合提供硬度梯度曲线、金相照片、变形量检测数据等完整质量文件。公司始终坚持以真实数据说话，不夸大宣传，以稳定的加工质量与及时的售后服务赢得客户信任。
